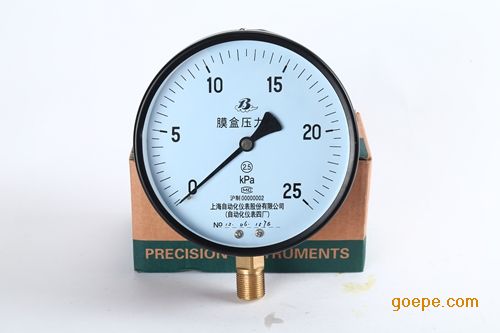

YE150膜盒压力表圆形膜盒压力表25KPa浙江厂家批发
YE系列膜盒表
膜盒压力表采用膜盒作为测量微小压力的敏感元件。测量对铜合金不起腐蚀作用、无爆炸危险气体的微压和负压，广泛应用于锅炉通风、气体管道、燃烧装置等其他类似设备上。应用于锅炉通风和气体管道等设备上，在耐腐要求较高的工艺流程中测量各种气体介质的微压和负压。精确度等级：2.5
结构原理
仪表由测量系统(包括接头、波纹膜盒等)，传动机构(包括拔杆机构，齿轮传动机构)，指示部件(包括指针与度盘)和外壳(包括表壳、衬圈和表玻璃)所组成。仪表的工作原理是基于波纹膜盒在被测介质的压力作用下，其自由端产生相应的弹性变形，再经齿轮传动机构的传动并予放大，由固定于齿轮轴上的指针逐将被测值在度盘上指示出来。还有调零装置，可以方便调整零位。 膜盒压力表的测量范围在-80~60000Pa,但是要根据不同的压力量程选用不同的膜盒压力表，压力在-1000Pa~60000Pa时建议选用圆盘式膜盒压力表，如果压力在-80Pa时建议选用矩形膜盒压力表。
主要技术指标
膜盒压力表的主要技术指标
1.标度范围及精确度等级及重量
|
型号 |
标度范围（KPA） |
精确度等级 |
重量KG |
YE-60
YE-100
YE-150 |
正压 |
负压 |
正负压 |
1.6
2.5 |
0.5 |
|
0～1.6 |
-1～60 |
-0.8～+0.8 |
|
0～2.5 |
-2.5～0 |
-1.2～+1.2 |
|
0～4 |
-4～0 |
-2～+2 |
|
0～6 |
-6～0 |
-3～+3 |
|
0～10 |
-10～0 |
-5～+5 |
|
1～6 |
-16～0 |
-8～+8 |
|
0～25 |
-25～0 |
-12～+12 |
|
0～40 |
-40～0 |
-20～+20 |
2. 测量范围：(kPa) 0～2.5；0～4；0～6；0～10；0～16；0～25；0～40；0～60；-2.5～0；-4～0；-6～0；-10～0；-16～0；-25～0；-40～0；-2～2；-3～3；-5～5；-8～8；-12～12；-20～20 -30~30 3.使用环境条件：-25～55℃，相对湿度不大于80% 4.抗工作环境振动：V·H·3级 5.重量：0.5kg
