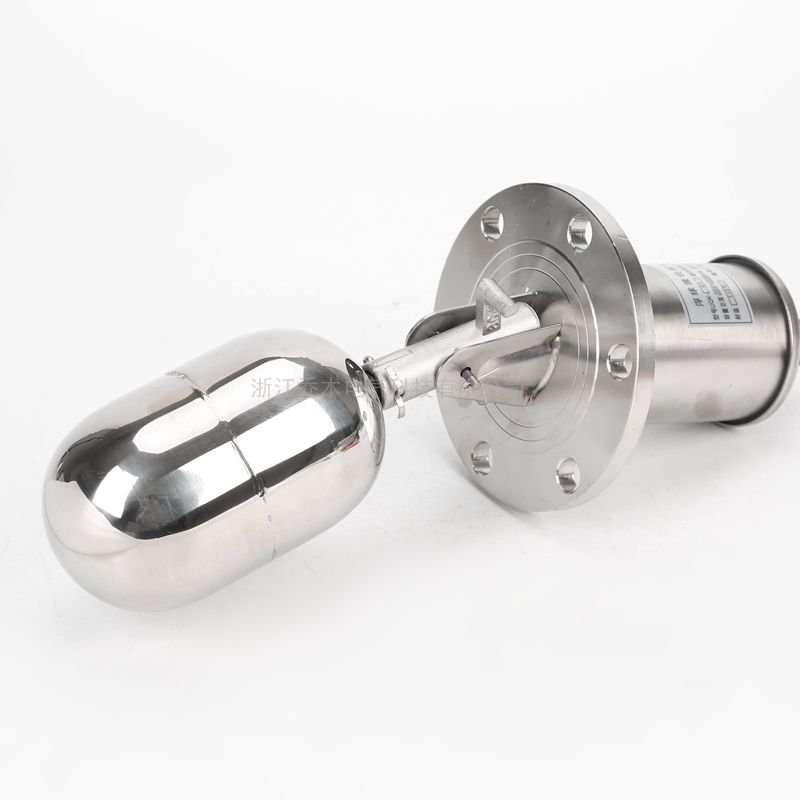

UQK-01不锈钢浮球液位控制器
2.工作压力：1.6MPa（不锈钢）
3.工作温度：≤150℃
4.电源用触点容量：交流220V，220W；直流100V，150
结构原理：
UQK-01不锈钢浮球液位控制器由互为隔离和浮球组和触头组二大部分组成，经由浮球感受液位的变化，通过磁力轴的传动，实现对液位的报警和控制。
动作过程如下：当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上下摆动，通过磁力排斥安装在外壳3内相同磁极的磁钢4上下摆动，其另一端的动触头5便在静触头1-1及2-2间连通或断开，随即在电路信号装置中发出光或声的信号，启闭电动泵供液或放液。浮球在随液位升降时，只有在其处于动作范围上，下个***大位置时，动触头才会在静触头1-1及2-2部连通或断开，即发出信号，而在升降过程中间，并无信号产生。控制器的浮球由IC718N19不锈钢制成，外壳及盖采用玻璃纤维填充的增强塑料制成，其它部分则由铜质等材料制成。控制器的浮球动作部分与触头组是相互隔离的，因此避免了一般液位仪器容易渗漏的缺陷。
安装与使用：
1.UQK-01不锈钢浮球液位控制器采用标准突面安装法兰与被控容器相连接，用户在安装时，应根据突面法兰尺寸配置相应的突缘B。
2.UQK-01不锈钢浮球液位控制器为水平方向安装形式.
3. UQK-01铝质浮球液位控制器的动作范围的不可调，***大动作范围为10毫米.
4.UQK-01不锈钢浮球液位控制器是非防水型结构，不宜在室外露天场使用。
5.UQK-01不锈钢浮球液位控制器安装时应在金属壳可靠接地（一般可接在法兰上）以确保用电安全。
6.被控介质不应含有导磁杂质，并且液面的波动频率不能太大。
7.使用中仪器应定期检查。
UQK-01系列不锈钢浮球液位控制器乔木电气厂家批发
