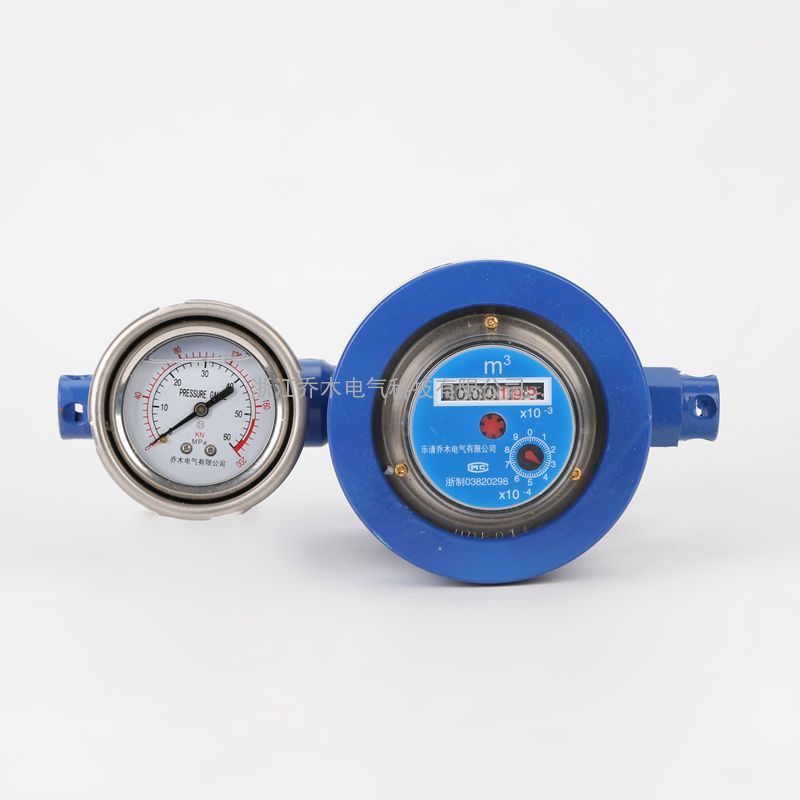

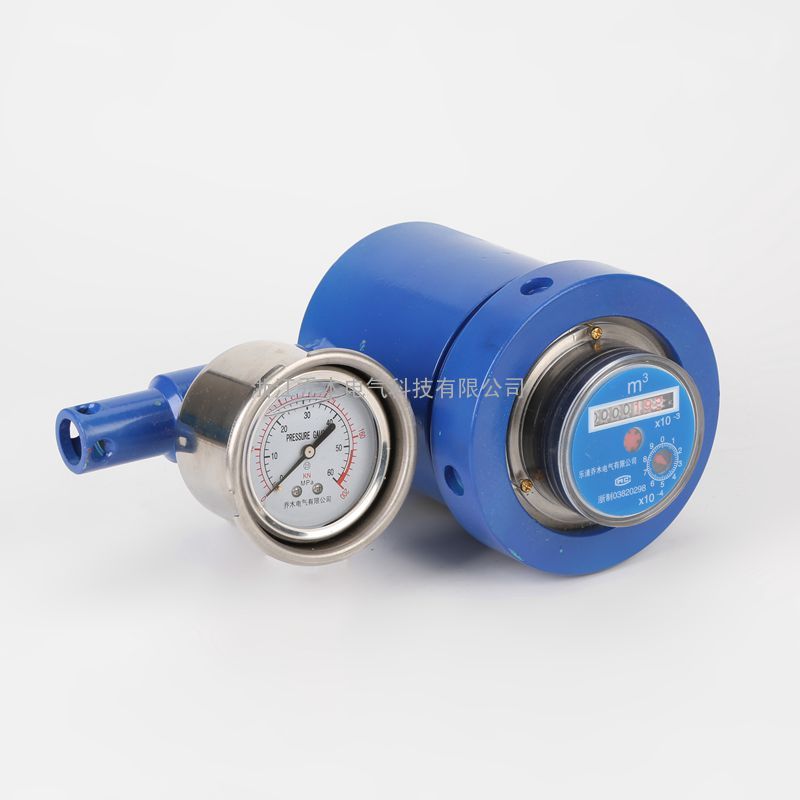

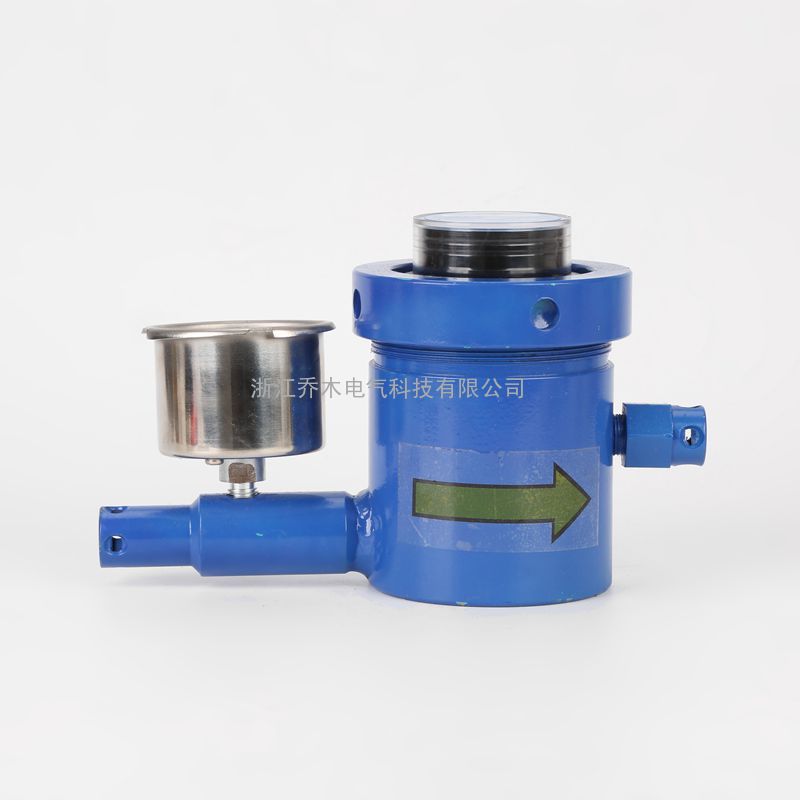

SGZ型高压水表 矿用高压注水流量计
一，简介
SGZ型高压水表 矿用高压注水流量计
是煤矿井下采煤工作面进行煤层注水的计量设备
二，用途
SGZ型高压水表 矿用高压注水流量计
主要用于测量煤矿井下采煤工作面进行煤层注水时的注入煤层中的水量、流量及注水压力,
是综合防尘的主要手段,
是治本措施,
该流量计解决了我国煤层注水考核困难这一问题,
尤其是提高了浅水孔注水的效果,
也可用于测量其它高压条件下(
如高压、喷雾)
的水量、流量及水压。
三，特点
1
、能同时测定煤层注水的水量、流量及注水压力；
2
、水量指示器采用数字字轮式，直观易读，彻底摆脱了因井下工人不会读数而影响对煤层注水资料的收集；
3
、水表计量按照国家计量检定规程JJG585-89
生产；
4
、外壳采用抗磁抗冲击摩擦火花材料；
5
、压力指示器中，设计并安装了专门的抗脉冲阻力杆， 使压力指示器的使用寿命有所提高，并能够准确地进行读数。
三，原理
SGZ型高压水表 矿用高压注水流量计安装在注水系统管路中。水流入水表后，过滤罩沿叶轮盒下腔切线进入叶轮盒；推动叶轮旋转，水在叶轮盒中旋转上升进入叶轮盒上腔，切线流出，叶轮旋转经其上面的永磁体带动承压板上面的中心轮转动，中心轮带动水量指示器中的计数机构记录流经水表的水量。煤屡注水的压力直接经测压孔，通过压力指示器指示。
四，主要技术参数
*小流量：0.1m³/h至低压0.06m³/h
分界流量：0.25m³/h至低压0.1 5m³/h
常用流量：2.5m³/h至低压1.5m³/h
过载流量：5.0m³/h至低压3.Om³/h
测压范围：0～40MPa；
测量误差：从包括*小流量至不包括分界流量的低区：±5%；从包括分界流量至包括过载流量的高区：±2%；压力测量误差为≤lMPa；
*小读数：0．OO01m³；
质 量：6kg
外 形：200mm x106mmx115mm。
五，使用条件
水温：4-40℃：
水质：无腐蚀性的工业用水或饮用自来水。
水压：≤40MPa
