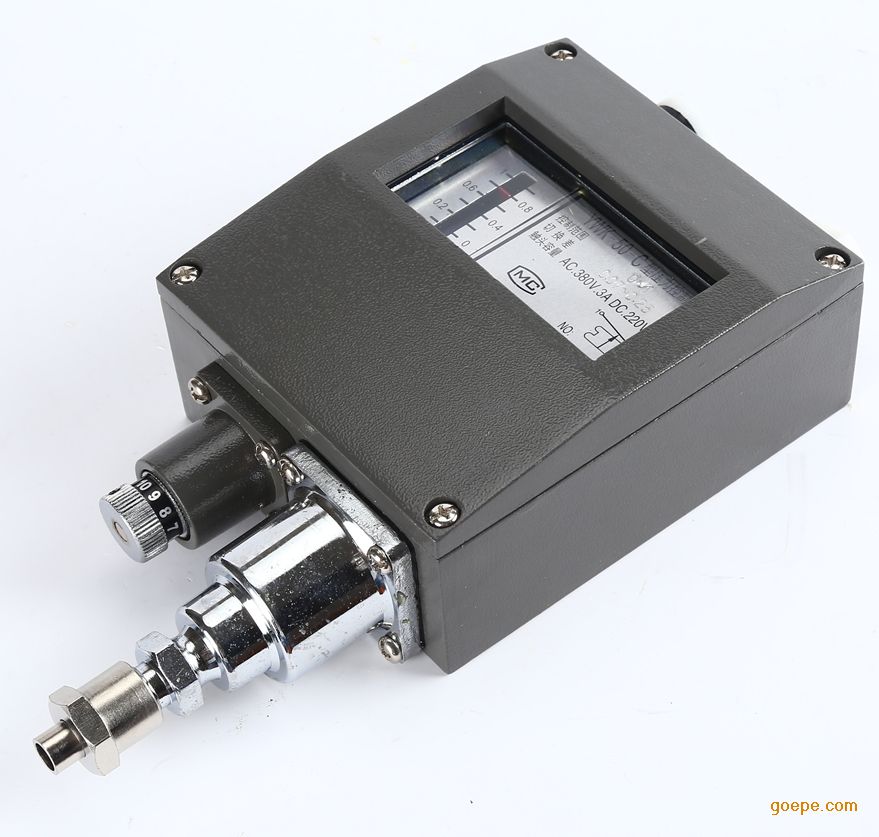

温州压力控制器厂家YWK-50-C船用压力控制器批发
用于船舰,冷冻设备或其它工业设备与执行机构配套,对气体,蒸汽的压力进行二位式控制,YWK-50型为酚醛粉壳体普通型, YWK-50-C型为铸铝壳体,防水型,能经受GB5010-35所规定的机构振动条件,获ZC认可.
二、工作原理
当介质压力上升或下降时，波纹管伸长或缩短，通过杠杆和拨臂，拨动开关，使触头闭合和断开，从而达到二位式调节的目的。
三、主要技术指标
l介质温度：-40~+60℃；
l触头容量：380V 3A AC；220V 2.5A AC；
l寿命：10万次；
l安装位置：垂直(倾斜±22.5°以内可以正常工作)；
l环境温度：-25~55℃；
抗震性能：2-25HZ，16mm，25-100HZ，4g
l防护等级：YWK-50-C型符合GB4208-84中IPX4；
外形尺寸：245*104*57
YWK-50型符合GB4208-84中IP40；
四、常规典型产品规格一览表：(单位：MPa)
| 控制范围 |
***小切换差 |
***大切换差 |
重复误差 |
设定值误差 |
| 0~0.2 |
0.01 |
0.08 |
0.012 |
0.008 |
| 0~0.3 |
0.025 |
0.1 |
0.016 |
0.012 |
| 0~0.5 |
0.03 |
0.1 |
0.016 |
0.020 |
| 0~0.8 |
0.07 |
0.25 |
0.03 |
0.032 |
| 0~1.0 |
0.07 |
0.25 |
0.04 |
0.04 |
| 0~1.5 |
0.1 |
0.28 |
0.05 |
0.06 |
| 0~2.0 |
0.12 |
0.3 |
0.07 |
0.08 |
| 0~3.0 |
0.15 |
0.5 |
0.1 |
0.12 |
| 0~4.0 |
0.25 |
0.6 |
0.14 |
0.16 |
温州压力控制器厂家YWK-50-C船用压力控制器批发
五、安装、调整与使用：
打开表盖，将控制器垂直安装在船壁或仪表盘上，严禁用手拨动或用工具碰撞拨臂，以防改变性能。
取下锁紧螺母，旋动调节杆，使指针指在所需控制的压力值上，拧紧锁紧螺母。
旋动
导压管：旋下接头，将?6金属导压管一端锡焊于套筒上，旋紧接头，使连接管密封，将被控介质经导压管通入波纹管室。
复查安装是否妥切，装好表盖，接通电源。工具控制器使用情况，应作定期校对。
制造厂对产品质量实行三包，自出厂日期起的18个月内，凡在遵守保管和使用规则下，应能保证正常使用。否则，负责修理或更换零件。
外形及安装尺寸见封面：(单位:mm)
